Alüminyum Metal Döküm: Süreçler, Alaşımlar ve En İyi Uygulamalar

Alüminyum Metal Döküm Aslında Ne Sağlar?

Alüminyum döküm otomotiv, havacılık, tüketici elektroniği ve endüstriyel ekipmanlarda hafif yapısal bileşenler için baskın seçimdir ve bunun da iyi bir nedeni vardır. Alüminyum alaşımları kabaca bir yoğunluk sunar 2,7 g/cm³ A380 ve A356 gibi yüksek performanslı döküm alaşımları ısıl işleme bağlı olarak 160 MPa ile 330 MPa arasında çekme mukavemetlerine ulaşırken, çeliğin yaklaşık üçte biri kadardır. Bu güç-ağırlık oranını mükemmel korozyon direnci, yüksek ısı iletkenliği (yaklaşık 96–160 W/m·K) ve karmaşık kalıp geometrilerini doldurma yeteneği ile birleştirdiğinizde, alüminyum metal döküm, orta ila yüksek hacimli üretim senaryolarının çoğunda ham metalden bitmiş parçaya kadar en uygun maliyetli yol haline gelir.

Üretim seçeneklerini değerlendiren herkes için doğrudan sonuç: Parçanız gerekenden daha ağırsa, aşındırıcı veya termal açıdan zorlu bir ortamda çalışıyorsa ve yılda yaklaşık 500 birimin üzerinde hacimlerde üretilmesi gerekiyorsa, alüminyum döküm neredeyse kesinlikle parça başına toplam maliyet bazında çelik imalat, plastik enjeksiyon kalıplama ve çinko basınçlı dökümden daha iyi performans gösterir. Bu makalenin geri kalanında süreçler, alaşımlar, toleranslar ve kusur kontrolüne ilişkin spesifik verilerle tam olarak bunun nedeni açıklanmaktadır.

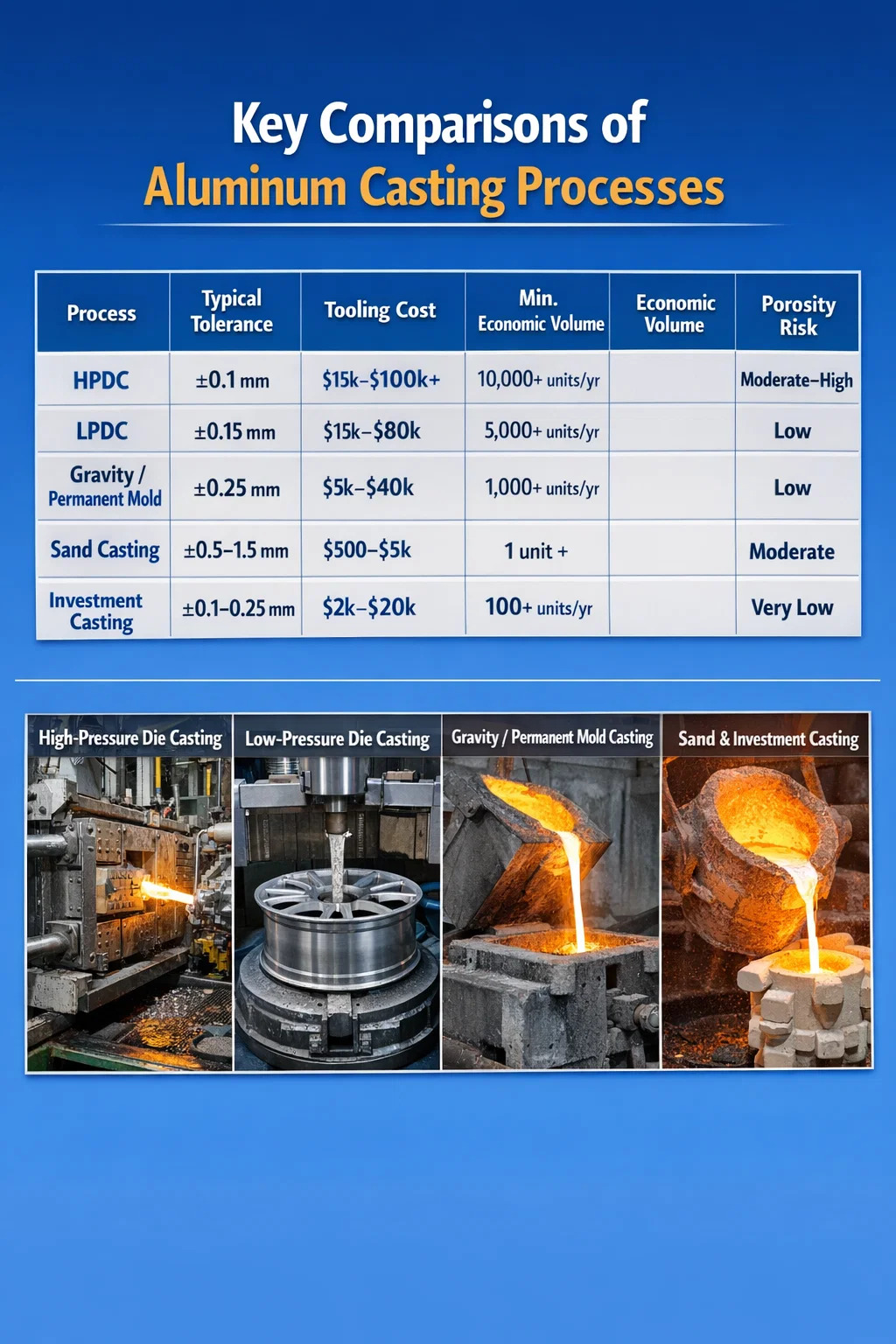

Çekirdek Alüminyum Döküm Prosesleri ve Her Birinin Ne Zaman Kullanılacağı

Alüminyum döküm yöntemlerinin tümü birbirinin yerine kullanılamaz. Her prosesin farklı bir maliyet profili, takım teslim süresi, boyutsal kapasitesi ve yüzey bitirme aralığı vardır. Yanlış prosesin seçilmesi parça başına maliyeti %30-60 oranında artırabilir veya boyutsal toleransları kabul edilebilir sınırların dışına çıkarabilir.

Yüksek Basınçlı Döküm (HPDC)

HPDC, erimiş alüminyumu 10 MPa ila 175 MPa arasındaki basınçlarda sertleştirilmiş bir çelik kalıba zorlar. Döngü süreleri atış başına 30-90 saniye kadar hızlıdır ve bu da onu 10.000 parçanın üzerindeki hacimler için tercih edilen süreç haline getirir. Küçük özelliklerde ±0,1 mm'lik boyut toleranslarına rutin olarak ulaşılabilir. 1,0–1,5 mm kadar düşük duvar kalınlıkları mümkündür. Ana sınırlama gözenekliliktir: Hızlı dolum sırasında sıkışan gaz, basınç sızdırmazlığını tehlikeye atan ve yorulma ömrünü azaltan mikroskobik boşluklar oluşturur. Vakum destekli HPDC, iyi kontrol edilen işlemlerde gözeneklilik seviyelerini hacimce %0,5'in altına getirerek bu sorunu büyük ölçüde giderir. Kalıplama maliyeti, basit tek boşluklu bir kalıp için 15.000 ABD Doları ile karmaşık çok boşluklu kalıplama için 100.000 ABD Doları arasında değişmektedir; bu, HPDC'nin yalnızca daha yüksek hacimlerde ekonomik açıdan anlamlı olduğu anlamına gelir.

Alçak Basınçlı Basınçlı Döküm (LPDC)

LPDC, 0,02-0,1 MPa'lık hava basıncını kullanarak erimiş metali kalıba yukarı doğru iterek daha yavaş, daha kontrollü bir dolum sağlar. Kontrollü katılaşma, HPDC'ye kıyasla daha yoğun, daha düşük gözenekli dökümler üretir. Otomotiv jant üreticileri bu nedenle büyük ölçüde LPDC'ye güveniyor; LPDC tarafından üretilen alüminyum jantlar, eşdeğer HPDC jantlara göre yorulma ömründe %15-25 iyileşme sağlayabilir. Çevrim süreleri daha uzundur, genellikle 3-8 dakikadır ve takım maliyetleri HPDC ile karşılaştırılabilir olduğundan LPDC, yüksek hacimli emtia bileşenleri yerine yapısal olarak kritik parçaların orta hacimli üretimine uygundur.

Yerçekimi (Kalıcı Kalıp) Döküm

Yerçekimi dökümü, basınç uygulanmadan yeniden kullanılabilir çelik kalıplar kullanır. Metal yalnızca yerçekimiyle akar ve iyi yüzey kalitesine (tipik olarak Ra 3,2–6,3 µm), düşük gözenekliliğe ve ısıl işleme çok uygun mekanik özelliklere sahip dökümler üretir. Yer çekimi dökümüyle üretilen A356-T6 parçaları, düzenli olarak %6-10 uzamayla 200-220 MPa akma dayanımına ulaşır; bu da onları motor braketleri, süspansiyon bileşenleri ve hidrolik manifoldlar gibi güvenlik açısından kritik uygulamalar için uygun kılar. Kalıplama maliyeti orta düzeydedir, genellikle 5.000 ila 40.000 ABD Doları arasındadır ve ekonomik hacim eşikleri yılda yaklaşık 1.000 parçadan başlar.

Kum Döküm

Kum dökümü halen en esnek alüminyum metal döküm prosesidir. Desen işleme maliyetleri 500 ila 5.000 ABD Doları kadar düşüktür, siparişten ilk döküme kadar olan teslim süreleri genellikle iki haftanın altındadır ve neredeyse hiçbir boyut sınırı yoktur; kum döküm alüminyum parçalar 50 gramlık braketlerden çok tonluk pompa gövdelerine kadar değişir. Boyutsal toleranslar daha geniştir (tipik olarak ±0,5–1,5 mm), yüzey kalitesi daha pürüzlüdür (Ra 12,5–25 µm) ve çevrim süreleri basınçlı dökümden çok daha uzundur, ancak prototipler, düşük hacimli parçalar ve büyük yapısal dökümler için kum dökümü genellikle tek pratik seçenektir. Yeşil kum, reçine bağlı kum ve kayıp köpük çeşitlerinin her biri doğruluk ve maliyet açısından farklı ödünleşimler sunar.

Hassas Döküm

Alüminyumun hassas dökümü (kayıp balmumu dökümü), tüm döküm prosesleri arasında en iyi yüzey kalitesini ve en sıkı toleransları sağlar; Ra 1,6–3,2 µm ve ±0,1–0,25 mm toleranslar standarttır. Karmaşık iç geometri, alttan kesmeler ve 1,5 mm'ye kadar ince duvarlar çekirdekler olmadan elde edilebilir. İşlem, yüksek hacimlerdeki HPDC'ye göre parça başına pahalıdır, ancak işleme maliyetlerinin aksi takdirde engelleyici olacağı havacılık bağlantı parçaları, pervaneler ve tıbbi cihaz muhafazaları için hassas döküm, toplam üretim maliyetini önemli ölçüde azaltır.

Döküm için Doğru Alüminyum Alaşımının Seçilmesi

Alaşım seçimi, alüminyum döküm tasarımında tartışmasız en önemli karardır. Yanlış alaşım, kırılganlığa, dökme sırasında zayıf akışkanlığa, aşırı büzülme gözenekliliğine veya yetersiz korozyon direncine neden olabilir; bunların hiçbiri yalnızca süreç optimizasyonu ile düzeltilemez. Alüminyum döküm alaşımı ailesinde birincil alaşım elementi olarak silikon (Si) baskındır çünkü silikon akışkanlığı önemli ölçüde artırır ve katılaşma büzülmesini azaltır.

A380: HPDC'nin Beygir Gücü

A380 (Al-Si8.5-Cu3.5), dünyada en yaygın kullanılan basınçlı döküm alaşımıdır ve Kuzey Amerika'daki tüm alüminyum HPDC üretiminin tahmini olarak %50-60'ını oluşturur. Yüksek silikon içeriği (%7,5-9,5) olağanüstü akışkanlık sağlayarak ince duvarlara ve karmaşık geometriye olanak tanır. Bakır ilavesi (%3-4) döküm halindeki çekme mukavemetini yaklaşık olarak artırır. 324 MPa ve sertliği yaklaşık 80 HB'ye kadar. Bunun karşılığında, azaltılmış süneklik (%3'ün altında uzama) ve sınırlı kaynaklanabilirlik sağlanır. A380, T5 veya T6 ısıl işlemi gerektiren uygulamalar için uygun değildir çünkü bakır içeriği onu söndürme sırasında gerilim çatlamasına yatkın hale getirir.

A356 ve A357: Isıl İşlem Görebilen Yapısal Alaşımlar

A356 (Al-Si7-Mg0.3) ve yüksek magnezyumlu A357 (Al-Si7-Mg0.6), yapısal performansın önemli olduğu yerçekimi ve LPDC uygulamaları için birincil alaşımlardır. T6 temperlemesinde (540°C'de 8–12 saat süreyle çözelti ısıl işlemi, söndürme, 155°C'de 3–5 saat süreyle yaşlandırma), A356-T6, 207 MPa 262 MPa nihai çekme mukavemeti ve %6-10 uzama. A357-T6, akma mukavemetini yaklaşık 290 MPa'ya itiyor. Her iki alaşım da kaynak ve lehimlemeye iyi yanıt verir, bu da onları montajlara uygun hale getirir. Dökümhanenin magnezyum içeriğini hassas bir şekilde kontrol etmesi gerekir; eritme sırasındaki %0,05 Mg kaybı, mekanik özellikleri gözle görülür biçimde azaltır.

319 Alaşım: Çok Yönlü Ara Seçenek

319 (Al-Si6-Cu3.5), iyi işlenebilirlik ile birlikte orta derecede mukavemetin gerekli olduğu motor blokları, silindir kafaları ve emme manifoldları için yaygın olarak kullanılır. T5 ve T6 tedavisini kabul eder. Döküm halindeki çekme mukavemeti 185 MPa civarındadır; T6 tedavisi bunu yaklaşık 250 MPa'ya yükseltir. Alaşımın bakır içeriği, A356'ya kıyasla yüksek sıcaklıkta biraz daha iyi stabilite sağlar; bu, ortam sıcaklığı ile 200–250°C çalışma sıcaklıkları arasında geçiş yapan motor bileşenleri için geçerlidir.

535 ve 512: Denizcilik ve Korozyonun Kritik Uygulamaları

Korozyon direnci ana tasarım unsuru olduğunda (denizcilik donanımı, gıda işleme ekipmanı, kimyasal işleme bileşenleri), 535 (Al-Mg6.2) ve 512 (Al-Mg4-Si1.8) gibi magnezyum ağırlıklı alaşımlar, silikon ağırlıklı alaşımlardan daha iyi performans gösterir. Yüzey işlemleri olmadan deniz suyuna ve tuz spreyine karşı mükemmel direnç gösterirler ve iyi sünekliğe sahiptirler (%8-13 uzama). Bunun cezası, duvar inceliğini ve geometrik karmaşıklığı sınırlayan, silikon alaşımlarına göre zayıf akışkanlıktır. 535 döküm yapan dökümhaneler, magnezyum oksidasyonunu önlemek için dikkatli fırın uygulamaları kullanmalıdır.

Döküm Kusurlarını Anlamak ve Kontrol Etmek

Alüminyum dökümlerdeki kusurlar, hurdaya çıkan parçaların, garanti iadelerinin ve saha arızalarının başlıca nedenidir. Her hata türünün temel nedenini anlamak, genel kalite kontrol listelerinden çok daha faydalıdır çünkü her hatanın farklı bir düzeltmesi vardır ve genellikle sistematik olarak izole edilmesi gereken birden fazla makul neden vardır.

Gözeneklilik: Gaz ve Büzülme

Gözeneklilik, alüminyum metal dökümünde en sık görülen kusurdur ve farklı müdahaleler gerektiren iki farklı tipte ortaya çıkar. Gaz gözenekliliği erimiş alüminyumda çözünmüş hidrojenden kaynaklanır. Sıvı alüminyum, erime noktasında 0,69 mL/100 g'a kadar hidrojeni çözebilir; katı alüminyum yalnızca yaklaşık 0,036 mL/100g tutar. Katılaşma sırasında bu çözünmüş hidrojen küresel gözenekler halinde çöker. Çözüm gazdan arındırmaktır; döner pervanenin nitrojen veya argon ile 8-15 dakika boyunca gazdan arındırılması, hidrojen içeriğini yapısal parçalar için endüstri standardı olan 0,10 mL/100g'nin altına düşürür. Arşimed yöntemiyle azaltılmış basınç testi (RPT) veya yoğunluk ölçümü, dökmeden önce eriyik kalitesini doğrular.

Büzülme gözenekliliği katılaşan metal büzülürken oluşur (alüminyum katılaşma sırasında hacimce yaklaşık %3,5-8,5 büzülür) ve sıvı metal bunu telafi etmek için içeri akamaz. Kalın bölümlerde veya sıcak noktalarda düzensiz, dallanan boşluklar olarak görünür. Çözüm, geçitleme ve yükselticinin yeniden tasarlanmasıdır: yeterli yükseltici hacmi, yükselticinin en ağır bölümün üzerine doğru yerleştirilmesi ve yükselticiye doğru yönlü katılaşmayı teşvik etmek için izole edilmiş kalın alanların soğutulması. MAGMASOFT veya ProCAST gibi simülasyon yazılımları, takım kesilmeden önce büzülme gözenekliliğini tahmin ederek takımın yeniden işleme maliyetinden önemli ölçüde tasarruf sağlar.

Soğuk Kapatmalar ve Yanlış Çalıştırmalar

İki erimiş metal akışı karşılaştığında ancak tamamen kaynaşamadığında, görünür bir dikiş veya zayıf bir düzlem bıraktığında soğuk kapanma meydana gelir. Kalıbı tamamen doldurmadan önce metal katılaştığında hatalı çalıştırmalar meydana gelir. Her iki kusur da yetersiz metal sıcaklığından, yetersiz kalıp sıcaklığından veya çok yavaş doldurma hızından kaynaklanır. HPDC için ikinci aşamadaki (kalıp dolumu) atış hızının, ince kesitlerdeki soğuk kapanmaları önlemek için tipik olarak 30-60 m/s'ye ulaşması gerekir. Alüminyum basınçlı döküm için kalıp sıcaklığı 150–250°C'de tutulur; 150°C'nin altına düşmesine izin verilmesi, 2 mm'den ince duvarlarda güvenilir bir şekilde soğuk kapanma kusurları oluşturur.

Oksit Kapanımları

Alüminyum havaya maruz kaldığında neredeyse anında katı bir oksit tabakası oluşturur. Türbülanslı dökme, bu oksit filmi, yorulma ömrünü ve uzamayı önemli ölçüde azaltan ince, çift katmanlı oksit tabakaları olan bifilm kalıntıları olarak dökümün içine katlar. John Campbell'in bifilm teorisi dökümhane uygulamalarını değiştirdi: Önemli olan, yüzeyi katlayan herhangi bir türbülans olmadan kalıbı doldurmaktır. Alttan doldurmalı yolluk sistemleri, azaltılmış kanal yüksekliği, seramik köpük filtreler ve yavaş kontrollü dökme hızlarının tümü bifilm içeriğini azaltır. Sadece yolluğun yeniden tasarlanmasıyla bifilm içeriğinin azaltıldığı bölümlerde yorulma ömründe 2 ila 5 kat iyileşme belgelenmiştir.

Sıcak yırtılma

Sıcak yırtılma (sıcak çatlama), dökümün büzülmeye karşı zorlandığı ve çekme gerilmelerinin kısmen katılaşmış metalin mukavemetini aştığı durumlarda yarı katı halde meydana gelir. Tipik olarak ani kesit değişimlerinde, keskin iç köşelerde ve kalıbın serbest büzülmeyi önlediği alanlarda görülür. Tasarım düzeltmeleri arasında fileto yarıçapının minimum 3 mm'ye arttırılması, bağlantı noktalarında 3:1'den büyük kesit kalınlık oranlarından kaçınılması ve uygun katlanabilirliğe sahip kalıpların veya çıkarma sırasında dökümle birlikte hareket eden metal kalıp bölümlerinin tasarlanması yer alır.

Parça Kalitesini Belirleyen Kalıp Tasarım Prensipleri

Kalıp veya kalıp, alüminyum döküm kalitesinin büyük ölçüde belirlendiği yerdir; üretim sırasında atölyede değil, herhangi bir metal kesilmeden önce tasarım ve simülasyon aşamasında. Deneyimli dökümhane mühendisleri, ilk deneme dökümünden önce kusur kategorilerinin çoğunu önleyen bir dizi yerleşik prensibi takip eder.

• Ayırma hattı yerleşimi: Kalıp karmaşıklığını en aza indirmek ve düzgün taslak açılarına izin vermek için ayırma çizgisi parçanın en geniş kesitinde olmalıdır. Kozmetik yüzeylerden uzaklaştırılması görünür alanlarda parlamayı önler.
• Taslak açıları: Dış yüzeyler minimum 1–2° taslak gerektirir; iç yüzeyler (çekirdekler) 2–3° veya daha fazlasını gerektirir. Yetersiz çekişin ortadan kaldırılması, kalıp hasarının ve fırlatma sırasında dökümün bozulmasının en yaygın nedenlerinden biridir.
• Yolluk sistemi tasarımı: Kapaklar en kalın kesite yerleştirilmeli ve kalıbı aşağıdan yukarıya doğru kademeli olarak dolduracak şekilde konumlandırılmalıdır. Çoklu ince kapılar genellikle tek bir büyük kapı yerine tercih edilir çünkü lokalize ısı konsantrasyonunu azaltırlar ve dolgu homojenliğini arttırırlar.
• Taşma kuyuları ve havalandırma: HPDC'de dolum yollarının sonundaki taşma kuyuları, aksi takdirde kalıntı haline gelebilecek soğuk metali, oksitleri ve sıkışmış havayı toplar. Ayırma hattındaki 0,05–0,15 mm derinliğindeki havalandırma delikleri, havanın parlamadan kaçmasına olanak tanır.
• Soğutma kanalı düzeni: Düzgün kalıp soğutma, büzülme gözenekliliğine ve kalıp lehimlenmesine neden olan lokal sıcak noktaları önler. Artık EDM ve katmanlı üretim kalıp ekleriyle işlenebilen uyumlu soğutma kanalları, geleneksel delikli kanallara kıyasla döngü süresini %15-30 oranında azaltabilir.
• İtici pim yerleşimi: İtici pimlerin, kuvvetin parçaya eşit şekilde uygulanabilmesi için dağıtılması gerekir. Bir uçta yoğunlaşan pimler, özellikle ince duvarlı dökümlerde distorsiyona neden olur. İğne işaretleri kozmetik olmayan, işlevsel olmayan alanlara yerleştirilmelidir.

Alüminyum Dökümlerin Isıl İşlemi: Ne Zaman ve Nasıl

Isıl işlem, alüminyum dökümlerin mekanik özelliklerini önemli ölçüde artırabilir; ancak yalnızca alaşım ısıl işleme tabi tutulabilir olduğunda ve döküm, söndürmenin kabarcık oluşumuna neden olmayacağı kadar yeterince düşük gözenekliliğe sahip olduğunda. Standart düzeyde gaz gözenekliliğine sahip HPDC dökümleri geleneksel olarak T6 ile işlenemez çünkü sıkışan gaz, çözelti ısıl işlemi sırasında genleşerek 500–540°C'de emilir ve yüzey kabarcıkları oluşturur. Bu, HPDC'nin genellikle döküm veya T5 (çözelti tedavisi olmadan yalnızca yapay yaşlandırma) durumunda kullanılmasının bir nedenidir.

Yerçekimi ve Kum Dökümleri için T6 Tedavisi

A356 ve A357 yerçekimi dökümleri için T6 döngüsü, 535–545°C'de 8–12 saat süreyle çözelti ısıl işlemiyle başlar; bu sırada silikon parçacıkları küreselleşir ve Mg₂Si matris içinde çözünür. Daha sonra döküm, aşırı doygunluğa ulaşırken artık gerilimi azaltmak için soğuk su yerine sıcak suda (60-80°C) söndürülür. Yapay yaşlandırma 150–160°C'de 3–5 saat sürer. Her adım kritiktir: çözelti işlemi sırasında az ıslatma, Mg₂Si'yi çözünmeden bırakır ve ulaşılabilir gücü %10-15 oranında azaltır; Aşırı yaşlanma, çökeltiler kabalaştıkça mukavemeti ve sertliği azaltır.

Basınçlı Dökümler için T5 Tedavisi

T5 işlemi (önceden çözelti işlemi olmadan yapay yaşlandırma), hızlı kalıp soğutmasından kaynaklanan aşırı doygunluğu bir miktar koruyan alaşımlarla yapılan HPDC dökümlerine uygulanabilir. A380 ve benzeri alaşımlar için T5'in 155–165°C'de 4–6 saat yaşlandırması sertliği %10–20 artırır ve boyutsal stabiliteyi iyileştirir. T6'nın özellik iyileştirmelerini sağlamaz ancak gözeneklilik ile ilgili kabarcık problemlerini önler. Basınçlı döküm formunda tam T6 özellikleri gerektiren uygulamalar için, vakumlu basınçlı döküm veya sıkıştırmalı döküm (çözelti işlemiyle uyumlu düşük gözenekli dökümler üreten) alternatif yollardır.

Boyutsal Kararlılık ve Gerilim Giderme

Aksi takdirde ısıl işleme tabi tutulmayan hassas işleme amaçlı dökümler, 2-4 saat boyunca 230-260°C'de gerilim giderme tavına tabi tutulmalıdır. Katılaşma ve dışarı çıkmadan kaynaklanan artık gerilimler, ince duvarlı unsurların işlenmesi sırasında veya sonrasında 0,1-0,5 mm boyutsal kaymalara neden olabilir. Bu özellikle yakın toleranslı delik konumlarına sahip mahfaza ve valf gövdesi dökümleri için geçerlidir.

Alüminyum Dökümlerin İşlenmesi: Hızlar, İlerlemeler ve Takım Seçimi

Alüminyum, tüm döküm malzemeleri arasında işlenebilirliği en yüksek olanlardan biridir, ancak döküm alaşımlarında silikon ve diğer sert parçacıkların varlığı, takım seçimi ve kesme parametrelerinin dövme alüminyum için kullanılanlardan farklı olduğu anlamına gelir. Bunu doğru yapmak, takım ömrünü, optimal olmayan seçimlere kıyasla 3 ila 10 kat azaltır.

Yüksek silikonlu alaşımlar (%16-18 Si içeren A380, A390) düşük silikonlu alaşımlara göre önemli ölçüde daha aşındırıcıdır. Eşdeğer uygulamalarda karbürün kenar başına 2.000-10.000 parçaya kıyasla kenar başına 50.000-200.000 parça takım ömrüne sahip olan çok kristalli elmas (PCD) takımlama, bu alaşımların yüksek hacimli işlenmesi için standart seçimdir. Daha düşük hacimli veya daha az aşındırıcı alaşımlar (A356, 319) için kaplanmamış veya TiN kaplı karbür uygun maliyetlidir.

• Kesme hızı: Karbür için 300–1.500 m/dak; Ötektik altı alaşımlarda PCD için 1.000–4.000 m/dak.
• Besleme hızı: Frezeleme için 0,1–0,4 mm/diş; Tornalama için 0,1–0,5 mm/dev.
• Takım geometrisi: Yüksek eğim açıları (12–20°) kesme kuvvetlerini azaltır ve kenar talaş birikmesini önler. Cilalı kanallar alüminyum yapışmasını azaltır.
• Soğutma sıvısı: Taşma soğutma sıvısı veya minimum miktarda yağlama (MQL), hassas deliklerdeki termal genleşme hatalarını önler; Kaba işleme için kuru işleme mümkündür ancak dar toleranslarda ince talaş işleme mümkün değildir.

Dökme alüminyumun delinmesi ve kılavuz çekilmesi, derin deliklerdeki talaşları temizleyen gagalama döngülerine dikkat edilmesini gerektirir; alüminyumun kuru koşullar altında vidalı dişlerde aşınma eğilimi, takım kırılmasının ve parçaların hurdaya çıkmasının yaygın bir nedenidir. Diş oluşturucu kılavuzlar (kesici kılavuzlar yerine), talaşsız daha güçlü dişler üretir ve alüminyum dökümde kör kılavuzlu delikler için endüstri standardıdır.

Alüminyum Döküm Parçalar için Yüzey İşlem Seçenekleri

Dökme alüminyum yüzeyler genellikle kozmetik olmayan iç bileşenler için yeterlidir, ancak birçok uygulama gelişmiş korozyon koruması, sertlik veya görünüm gerektirir. Alüminyum dökümlere yönelik yüzey bitirme seçenekleri aralığı, diğer birçok dökme metalden daha geniştir.

Eloksal

Tip II (standart) anotlama, korozyon direncini artıran ve geniş bir renk aralığında boyanabilen 5–25 µm'lik bir alüminyum oksit tabakası üretir. Tip III (sert eloksal), aşınma yüzeylerine uygun, yüzey sertliği 400–600 HV'ye kadar olan 25–75 µm'lik katmanlar üretir. Dökme alüminyumun sınırlaması, HPDC alaşımlarındaki yüksek silikon içeriğinin (~%9 Si'de A380), düşük silikonlu alaşımlara göre daha koyu, daha az düzgün anodize yüzeyler üretmesidir. A356 ve 6061 dövme alaşımı daha parlak, daha düzgün yüzeyler için anodize edilir. Kozmetik eloksal kalitesi bir gereklilikse, tasarım sürecinin başlangıcından itibaren alaşım seçiminde bu husus dikkate alınmalıdır.

Kromat Dönüşüm Kaplaması (Alodin / İridit)

Kromat dönüşüm kaplaması (MIL-DTL-5541 Sınıf 1A veya Sınıf 3), havacılık ve savunmada korozyon koruması ve boya yapışması için yaygın olarak kullanılmaktadır. Neredeyse hiç boyutsal birikim (0,25–1 µm) eklemez ve elektrik iletkenliğini korur, bu da onu EMI/RFI koruma uygulamaları için uygun kılar. Üç değerlikli kromat (Cr⁶⁺) formülasyonları, altı değerlikli kromat (Cr⁶⁺) çevre düzenlemeleri nedeniyle artık çoğu tesiste standarttır.

Toz Boya ve Sıvı Boya

Toz kaplamalı alüminyum dökümler, 60–120 µm kalınlığında dayanıklı, darbeye dayanıklı bir yüzey üretir. Ön işlem (demir fosfat, zirkonat veya çinko fosfat), kaplamanın yapışmasını ve korozyon direncini belirler; krom içermeyen zirkonat ön işlemleri, otomotiv dış alüminyum bileşenleri için standart hale gelmiştir. Sıvı astar son kat sistemleri, daha sıkı film kalınlığı kontrolünün gerekli olduğu veya karmaşık geometrinin maskelenmesinin toz kaplamayı kullanışsız hale getirdiği durumlarda kullanılır.

Kumlama ve Yuvarlama

0,2-0,8 mm çapında çelik veya seramik bilyeyle kumlama, oksit kaplamanın döküm yüzeylerini temizlemek, görsel görünümü iyileştirmek ve yüzeyde 50-150 MPa'lık yararlı artık basınç gerilmeleri oluşturmak için rutin olarak kullanılır. A357 havacılık dökümlerinin kontrollü bilyalı dövme işleminin, bu basınç gerilimi mekanizması sayesinde yüksek çevrimli uygulamalarda yorulma ömrünü %30-60 oranında uzattığı gösterilmiştir. Seramik ortamda tamburlama (titreşimli son işlem), kenarların çapaklarını giderir ve karmaşık geometride manuel işlem gerektirmeden yüzey kalitesini eşit şekilde iyileştirir.

Alüminyum Dökümde Kalite Kontrol Yöntemleri

Alüminyum dökümler için etkili kalite kontrolü birden fazla tamamlayıcı yöntem gerektirir çünkü tek bir teknik tüm kusur türlerini tespit edemez. Kritik parçalar için eksiksiz bir kalite sistemi için görsel muayene, boyut ölçümü ve tahribatsız testlerin (NDT) tümü gereklidir.

• Röntgen ve CT taraması: Endüstriyel X-ışını (2D radyografi), alüminyum dökümlerdeki iç gözenekliliği, kalıntıları ve büzülmeyi tespit etmek için standart yöntemdir. 3D bilgisayarlı tomografi (BT) taraması, 5-50 µm'ye kadar voksel çözünürlüğüne sahip hacimsel kusur haritaları sağlayarak ASTM E2868 veya ASTM E505 gibi kabul kriterlerine göre niceliksel gözeneklilik analizine olanak tanır. CT taraması, üretim denetiminde 2D X-ışını kullanıldığında bile geliştirme ve ilk ürün denetiminde giderek daha fazla kullanılıyor.
• Boya penetrant muayenesi (DPI): DPI, yüzeyde kırılma yaratan kusurları (çatlaklar, soğuk kapanmalar, yüzey gözenekliliği) ortaya çıkarır. Ucuzdur ve tüm alüminyum alaşımlarına uygulanabilir. UV ışığı kullanan Tip I (floresan) penetrant sistemleri, görünür boya sistemlerinden daha ince kusurları tespit eder ve ASTM E1417'ye göre havacılık dökümleri için standarttır.
• Koordinat ölçüm makinesi (CMM): Dokunmatik problu veya optik tarayıcılı CMM, GD&T açıklamalarına boyut uyumluluğunu doğrular. Yeni bir dökümün ilk ürün muayenesi tipik olarak 3-5 numunede kritik boyutların %100'ünün ölçülmesini gerektirir; üretim denetiminde ANSI/ASQ Z1.4 veya Z1.9'a göre istatistiksel örnekleme kullanılır.
• Sertlik testi: Brinell sertliği (HBW 5/250) alüminyum dökümler için standarttır. Isıl işlemin doğru şekilde gerçekleştirildiğine dair hızlı ve dolaylı bir doğrulama sağlar; A356-T6 75–90 HB göstermelidir; A380 döküm sırasında 75–85 HB gösteriyor. Sertlik testi, spesifikasyona uygunluk açısından çekme testinin yerini almaz ancak %100 üretim taraması için faydalıdır.
• Çekme ve yorulma testi: Tahribatlı mekanik testler, ayrı olarak dökülmüş test çubukları üzerinde veya kesilmiş üretim dökümleri üzerinde, müşteri standartları veya dahili kalite planları tarafından belirlenen sıklıkta gerçekleştirilir. ASTM B108, yerçekimi ve kokil kalıba dökümler için test çubuğu döküm prosedürlerini yönetir.

Alüminyum Metal Döküm Projelerinde Maliyet Etkenleri

Bir alüminyum döküm projesinde maliyetin nerede biriktiğini anlamak, alıcıların ve mühendislerin yalnızca bireysel satır öğelerini optimize etmek yerine toplam maliyeti azaltan tasarım ve kaynak bulma kararları vermelerine olanak tanır. Çoğu alüminyum döküm programında en büyük beş maliyet etkeni takım amortismanı, hammadde, enerji, hurda oranı ve ikincil işlemlerdir.

Takım Amortismanı

Düşük hacimlerde takım maliyeti, parça başına maliyete üstün gelir. 10.000 parçanın üzerinde amortismana tabi tutulan 50.000 ABD doları değerindeki bir HPDC kalıbı, yalnızca takım maliyetine parça başına 5,00 ABD doları ekler. 100.000 parçada parça başına 0,50 ABD doları katkıda bulunur. Bu nedenle, düşük hacimlerde proses seçimi, çevrim başına maliyet daha yüksek olsa bile kum dökümü veya düşük maliyetli yer çekimi takımlarını tercih etmelidir; takım amortisman aritmetiği genellikle yılda 2.000-5.000 parçanın altındaki hacimlerde kazanır.

Alaşım Maliyeti ve Metal Verimi

Birincil alüminyum külçe maliyeti, son on yılda metrik ton başına 1.500 ila 3.800 ABD Doları arasında değişen LME fiyatına göre dalgalanıyor. İkincil (geri dönüştürülmüş) alüminyumun maliyeti birincilden %20-40 daha azdır ve basınçlı döküm işlemlerinin çoğunda kullanılır. Metal verimi (bitmiş döküm ağırlığının toplam dökülen metale oranı) kum döküm için (büyük yükselticilerle) %50-60 ile HPDC (etkili yolluk ile) için %80-92 arasında değişir. Yıllık 500 tonluk bir operasyonda 2.000 $/ton alüminyum maliyetiyle verimdeki %10'luk bir artış, malzeme maliyetini yıllık 100.000 $ azaltır.

Hurda Oranı ve Aşağı Yöndeki Etkisi

Alüminyum döküm operasyonlarındaki hurda oranı, iyi yönetilen yüksek hacimli HPDC tesislerinde %2'nin altından, yeni program lansmanları sırasında veya proses kontrolünün zayıf olduğu dökümhanelerde %10-20'ye kadar değişmektedir. Hurda oranındaki her %1'lik artış, hurdaya çıkarılan parçalar üzerinde halihazırda gerçekleştirilen herhangi bir ikincil işlemin maliyeti dikkate alınmadan önce, parça başına maliyete yaklaşık %1 eklenir. Kusur tespit edilmeden önce önemli düzeyde işleme tabi tutulan parçalar için, hurdaya çıkarılan birim başına maliyet, tek başına döküm maliyetinin 3-5 katı olabilir. Bu nedenle, gerçek zamanlı süreç izlemeye (kavite basıncı sensörleri, kalıp sıcaklığının termal görüntülenmesi, atış profili analizi) yatırım yapmanın, orta üretim hacimlerinde bile pozitif bir yatırım getirisine sahip olmasının nedeni budur.

İkincil İşlemler

İşleme, ısıl işlem, yüzey bitirme, montaj ve sızıntı testi, toplam parça maliyeti denkleminde sıklıkla döküm maliyetini aşan ikincil işlemlerdir. Üretimi 4,00 ABD doları olan bir dökümün maliyeti, işleme sonrası 18,00 ABD doları, ısıl işlemden sonra 3,00 ABD doları ve yüzey bitirme işleminden sonra 2,00 ABD doları olabilir; bu da herhangi bir marjdan önce toplam 27,00 ABD dolarıdır. Üretim için tasarım (DFM) incelemesi, ikincil operasyonların azaltılmasına (gereksiz işlenmiş özelliklerin ortadan kaldırılması, toleransların izin verdiği yerlerde döküm yüzeylerin kullanılması, fikstürleme için kendi kendini konumlandıran özelliklerin tasarlanması) odaklanarak, parça işlevinden ödün vermeden toplam üretim maliyetini rutin olarak %15-30 oranında azaltır.

Alüminyum Döküm Teknolojisinde Gelişen Gelişmeler

Alüminyum döküm endüstrisi, son on yılda, öncelikle otomotiv elektrifikasyonu ve hafifleştirme gereksinimlerinin etkisiyle, önceki otuz yıla kıyasla daha fazla teknik ilerleme kaydetti. Çeşitli spesifik gelişmeler, alüminyum dökümün neleri ve hangi maliyetle üretebileceğini yeniden şekillendiriyor.

Gigacasting ve Yapısal Basınçlı Döküm

Tesla'nın tüm arka gövde altı yapılarını tek döküm olarak üretmek için geniş formatlı HPDC makinelerini (6.000-9.000 ton sıkma kuvveti) benimsemesi (70-100 ayrı damgalı ve kaynaklı çelik parçanın yerine) yapısal basınçlı döküme olan geniş ilgiyi tetikledi. Üretim yaklaşımı parça sayısını azaltır, kaynak ve montaj işçiliğini ortadan kaldırır ve ağırlığı azaltır. Teknik zorluk, gözeneklilik seviyelerini bu ölçeklerde yapısal bütünlük için yeterince düşük tutmaktır. Silafont-36 ve Aural-2 de dahil olmak üzere yapısal basınçlı döküm için özel olarak geliştirilen alaşımlar, ısıl işlem uygulanmadan döküm halinde standart A380'e göre daha yüksek süneklik (%10-15 uzama) sunarak gerektiğinde T6 yükseltmelerine olanak sağlar.

Yarı Katı Metal Döküm (Rheocasting ve Thixocasting)

Yarı katı metal (SSM) işleme, alüminyumu tamamen sıvı yerine kısmen katılaşmış, bulamaç halinde (%40-60 katı fraksiyon) enjekte eder. Tiksotropik bulamaç basınç altında akar ancak sıvı HPDC'den çok daha düşük türbülansa sahiptir, bu da minimum gaz sürüklenmesi ve oksit bifilm içeriği ile sonuçlanır. SSM dökümleri %0,1'in altında gözeneklilik seviyelerine ulaşır ve T6 ısıl işlemiyle tamamen uyumludur, dövme alüminyuma yaklaşan mekanik özellikler üretir. Süreç maliyet primi geleneksel HPDC'ye göre %20-40'tır, ancak kalıp döküm form faktöründe yapısal bütünlük ve ısıl işlenebilmenin gerekli olduğu uygulamalar için SSM teknik olarak eşsizdir.

Simülasyon Odaklı Kalıp Tasarımı

Döküm simülasyon yazılımı (MAGMASOFT, ProCAST, Flow-3D Cast), dolgu deseni, katılaşma sırası, termal gradyanlar ve artık gerilim dağılımlarının kalıp üretilmeden önce yüksek doğrulukla tahmin edilebildiği noktaya kadar ilerlemiştir. Simülasyon yeteneğine yatırım yapan dökümhaneler, takım denemelerinde ve ilk ürün reddinde %30-50 azalma olduğunu bildirmektedir. Ekonomik durum basittir: Yıllık maliyeti 30.000 ila 80.000 ABD Doları olan bir simülasyon paketi, yıllık takımlama projelerinde 2-3 milyon dolardan fazla çalışan herhangi bir dökümhanede takımların yeniden işlenmesinde ve hurdaya çıkarılmasında önemli ölçüde daha fazla tasarruf sağlar.

Takımlama ve Maçalar için Eklemeli Üretim

Silis kumunun bağlayıcı jet baskısıyla üretilen 3D baskılı kum kalıpları ve maçaları, kum döküm hazırlık sürelerini haftalardan günlere indirdi ve geleneksel maça kutusu takımlarıyla imkansız olan karmaşık iç geometrilere olanak sağladı. Daha önce 15.000 ABD Doları değerinde bir maça kutusu aracı ve 6 haftalık teslim süresi gerektiren bir kum maça, artık 200-800 ABD Doları karşılığında 24-48 saatte basılabilmektedir. Basınçlı döküm için, katmanlı üretimli uyumlu soğutma ekleri ve lazer toz yataklı füzyonla üretilen püskürtme manşon astarları, yüksek üretim programlarında termal yönetimi ve kalıp ömrünü ölçülebilir şekilde iyileştirir.
