Basınçlı dökümün ana avantajı nedir?

Basınçlı dökümün ana avantajı, büyük hacimlerde karmaşık, boyutsal olarak doğru metal parçaları yüksek hızda, minimum son işlemle üretme yeteneğidir. Tek bir üretim döngüsünde basınçlı döküm, diğer çok az metal şekillendirme işleminin karşılayabileceği sıkı toleranslar, pürüzsüz yüzey kaplamaları ve tutarlı tekrarlanabilirlik sağlar. Otomotiv, elektronik, havacılık, tüketim malları gibi hassasiyetin ve üretim miktarının her ikisinin de önemli olduğu endüstriler için basınçlı döküm, verimlilik ve kalitenin kesişim noktasında yer alır.

Bu makale, boyutsal doğruluk, hız, malzeme verimliliği, maliyet ekonomisi ve rakip süreçlerle nasıl karşılaştırıldığını kapsayan, basınçlı dökümün modern imalatta neden baskın konumunu tam olarak koruduğunu açıklamaktadır.

Boyutsal Doğruluk ve Sıkı Toleranslar

döküm sürekli olarak olabildiğince sıkı toleranslara ulaşır ±0,1 mm çoğu özellikte ve hassas takım kurulumlarında ±0,05 mm toleranslara ulaşılabilir. Bu düzeyde doğruluk, sürecin kendisinde yerleşiktir; erimiş metal, yüz binlerce atışta şeklini koruyan sertleştirilmiş çelik kalıplara yüksek basınç altında (alaşım ve parça geometrisine bağlı olarak 1.500 ila 25.000 psi arasında değişen) enjekte edilir.

Bunun pratikte anlamı şudur: parçalar basınçlı döküm prosesinden montaja hazır olarak çıkar veya yalnızca küçük ikincil işleme gerektirir. Delikler, dişler, çıkıntılar, nervürler ve alt kesimler genellikle doğrudan parçanın içine dökülebilir. Tipik olarak ±0,5 mm veya daha kötü toleranslara sahip olan kum döküm ile karşılaştırıldığında basınçlı döküm, CNC son işlem operasyonlarına olan ihtiyacı önemli ölçüde azaltır.

Örneğin otomotiv şanzıman mahfazaları için, yatak yuvalarının delik konumları bir milimetrenin çok küçük bir bölümünde tutulmalıdır. Pres döküm alüminyum muhafazalar bunu doğrudan kalıptan gerçekleştirerek parça başına makine süresini 20 dakikalık CNC işinden 3-5 dakikalık hafif son işlemeye indirir.

Yüksek Üretim Hızı ve Çevrim Süresi

Hız, basınçlı döküm prosesinin belirleyici güçlü yönlerinden biridir. Parça boyutuna ve alaşıma bağlı olarak çevrim süreleri, küçük çinko döküm bileşenler için 10 saniyeden daha büyük alüminyum parçalar için 60-90 saniyeye kadar değişir. Çok boşluklu bir kalıbı çalıştıran tek bir basınçlı döküm makinesi, vardiya başına binlerce bitmiş parça üretebilir.

Özellikle çinko basınçlı döküm son derece hızlıdır. Küçük çinko bileşenler (konektör muhafazaları, kilitleme mekanizmaları, minyatür yapısal parçalar) aşağıdaki oranları aşan oranlarda üretilebilir: Saatte 1.000 çekim sıcak odalı makinelerde. Bu üretime, hassas döküm, dövme veya çubuk stokundan işleme ile ulaşılamaz.

Otomotiv sektöründeki yüksek basınçlı döküm (HPDC) hatları, otomatik parça çıkarma, kesme ve kalite denetiminin doğrudan hücreye entegre edilmesiyle neredeyse sürekli olarak çalışır. Alüminyum motor yatakları veya dişli muhafazaları üreten, iyi optimize edilmiş bir HPDC hücresi çıktı verebilir Vardiya başına 400 ila 600 komple parça Minimum operatör müdahalesi ile.

Bu hız avantajı, büyük üretim süreçlerinde daha da artmaktadır. Yılda 500.000 aynı parçaya ihtiyaç duyduğunuzda, takım başına birim maliyet hızla amorti edilir ve çevrim süresi avantajı doğrudan parça başına daha düşük işçilik maliyetine dönüşür.

Karmaşık Geometri Yeteneği

Basınçlı döküm, işleme kullanıldığında aşırı derecede pahalı olan ve dövme ile çoğu zaman imkansız olan geometri karmaşıklığına sahip parçaların üretilmesini sağlar. İç geçişler, ince duvarlar, karmaşık dış profiller, entegre montaj özellikleri ve dekoratif yüzey dokularının tümü tek bir döküm parçasında birleştirilebilir.

İnce Duvar Yeteneği

Alüminyum basınçlı dökümler rutin olarak duvar kalınlıklarına ulaşır 1,5 ila 2,5 mm . Üstün akışkanlığa sahip olan çinko, ince duvarlar üretebilmektedir. 0,4 mm küçük parçalar halinde. Bu yetenek, otomotiv ve havacılık uygulamalarında ağırlığın azaltılması ve tüketici elektroniği muhafazalarında boyutun küçültülmesi açısından kritik öneme sahiptir.

Parça Konsolidasyonu

Basınçlı döküm geometrisi kapasitesinin ekonomik açıdan en önemli uygulamalarından biri, daha önce birden fazla üretilmiş ve birleştirilmiş bileşenleri tek bir basınçlı döküm parçasında birleştiren parça konsolidasyonudur. Tesla'nın geniş formatlı basınçlı döküm (Giga Casting) kullanımı birleştirildi 70'in üzerinde bireysel damgalanmış ve kaynaklı parça Model Y'nin arka alt gövde yapısında tek bir alüminyum döküm döküm. Bu, gövde yapısının büyük bir bölümünde montaj aparatlarını, kaynak robotlarını ve birleştirme işlemlerini ortadan kaldırdı.

Benzer mantık birçok sektörde daha küçük ölçekte geçerlidir. Pres döküm hidrolik manifold bloğu, işlenmiş bir bloğun yanı sıra birden fazla kaynaklı bağlantı parçası ve bağlantı noktasının yerini alarak hem parça sayısını hem de potansiyel sızıntı noktalarını azaltabilir.

Yüzey İşlem Kalitesi

Basınçlı döküm, aşağıdaki aralıklarda yüzey kalitesi üretir: Ra 0,8 ila 3,2 µm herhangi bir ek işleme veya cilalamaya gerek kalmadan doğrudan kalıptan. Bu, kuma dökümden (Ra 6,3–25 µm) önemli ölçüde daha pürüzsüzdür ve hafif işleme operasyonlarıyla karşılaştırılabilir.

Pürüzsüz döküm yüzeyi, kapsamlı yüzey hazırlığı gerektirmeden doğrudan boyama, toz kaplama, anotlama veya kaplama için uygundur. Tüketiciye yönelik ürünler (kulplar, muhafazalar, dekoratif kaplamalar) için bu, daha düşük bitirme maliyetleri ve pazarlanabilir bir görünüme daha hızlı ulaşma anlamına gelir.

Basınçlı döküm takımları ayrıca dokulu yüzeyleri, logoları, parça numaralarını ve ince ayrıntıları doğrudan kalıp yüzüne dahil edebilir, böylece markalama ve tanımlama, ikincil işlemler olarak uygulanmak yerine dahil edilir.

Malzeme Verimliliği ve Geri Dönüştürülebilirlik

Basınçlı döküm net şekle yakın bir işlemdir; bu, bitmiş dökümdeki metal hacminin tüketilen metal hacmine yakın olduğu anlamına gelir. Karmaşık parçalar için %50-80'lik malzeme kaldırma oranlarının yaygın olduğu katı kütükten yapılan işlemenin aksine, basınçlı döküm nispeten daha az hurda üretir. Yolluk sistemleri, taşma kuyuları ve flaş kesilir ve doğrudan eritme fırınına geri dönüştürülür.

Basınçlı dökümde kullanılan birincil alaşımların (alüminyum, çinko, magnezyum ve bakır bazlı alaşımlar) tümü yüksek oranda geri dönüştürülebilirdir. İkincil alüminyum alaşımları (birincil eritilmiş metal yerine geri dönüştürülmüş hurdadan üretilir), basınçlı dökümde kullanılan alüminyumun çoğunluğunu oluşturur ve bunların üretimi, enerjinin yaklaşık %5'i boksit cevherinden birincil alüminyum üretmek için gerekliydi. Bu, basınçlı dökümü, birincil metal girdisine dayanan proseslere kıyasla doğası gereği daha sürdürülebilir bir metal şekillendirme prosesi haline getirir.

Yüksek hacimli üretimde, metal verimindeki küçük iyileştirmelerin bile önemli maliyet etkileri vardır. Verimi %70'ten %75'e çıkaran, günde 10.000 kg alüminyum döküm yapan bir tesis, günde 500 kg satılabilir metali geri kazanır; bu da girdi maliyetinde ve enerji tüketiminde anlamlı bir azalma anlamına gelir.

Büyük Ölçekte Maliyet Ekonomisi

Basınçlı dökümün ön takım maliyetleri yüksektir; orta karmaşıklıktaki bir alüminyum parçaya yönelik üretim kalıbının maliyeti genellikle 50.000 Dolar ve 250.000 Dolar boyutuna, karmaşıklığına ve boşluk sayısına bağlı olarak. Çok büyük yapısal dökümler veya çok kızaklı takımlar için maliyetler 500.000 doları aşabilir. Bu önden yüklemeli yatırım, düşük hacimli uygulamalar için basınçlı dökümün önündeki birincil engeldir.

Bununla birlikte, kalıplama maliyeti yeterli bir üretim hacminde (tipik olarak 20.000 ila 50.000 parça veya daha fazla) amortismana tabi tutulduğunda, basınçlı dökümün birim başına maliyeti alternatiflerin çok altına düşer. Hızlı çevrim süreleri, parça başına minimum işçilik, düşük hurda oranları ve azaltılmış ikincil operasyonların birleşimi, rakip süreçlerin hacim açısından karşılayamayacağı bir birim ekonomi profili yaratır.

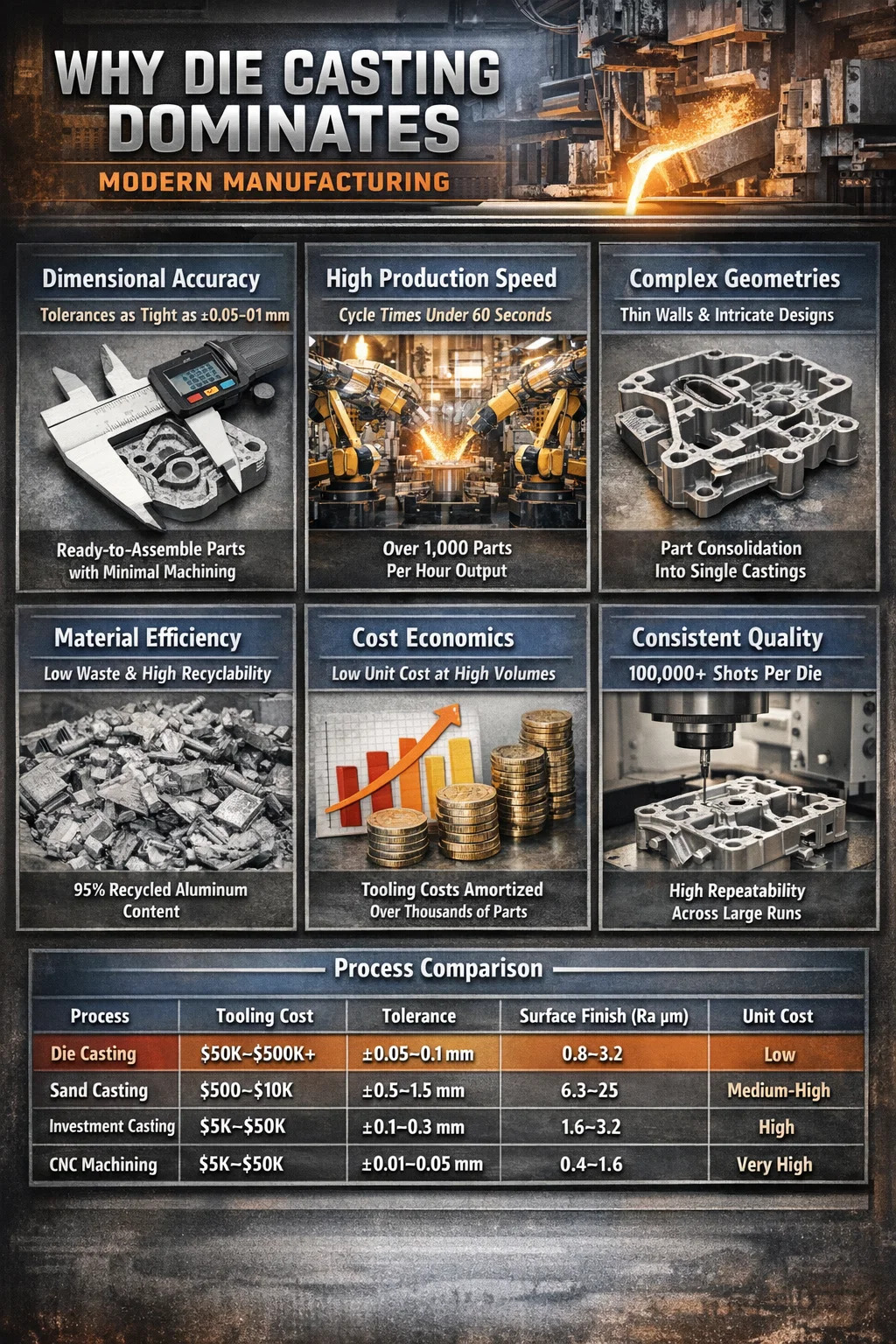

Tablo, basınçlı dökümün nereye uyduğunu göstermektedir: düşük hacimler için en ucuz seçenek değildir ve en yüksek hassasiyet için CNC işlemeyle eşleşmez. Ancak iyi doğruluk, pürüzsüz yüzeyler ve birim başına düşük maliyet gerektiren karmaşık parçaların orta ila yüksek hacimli üretimi için, başka hiçbir prosesin tamamen yerini alamayacağı bir konuma sahiptir.

Uzun Üretim Süreçlerinde Tutarlılık ve Tekrarlanabilirlik

Alüminyum basınçlı dökümde kullanılan sertleştirilmiş H13 çelik kalıp, tipik olarak şu şekilde derecelendirilir: 100.000 ila 200.000 çekim Yenileme veya değiştirme gerektirmeden önce. Daha düşük sıcaklık ve basınç altında çalışan çinko döküm kalıpları rutin olarak 1.000.000 çekim . Bu hizmet ömrü boyunca kalıp boyutları minimum düzeyde değişir, bu da parça boyutlarının ilk atıştan son atışa kadar spesifikasyon dahilinde kalması anlamına gelir.

Bu tekrarlanabilirlik, montaj hattı üretimi için kritik öneme sahiptir. Binlerce aynı parçanın birden fazla tedarikçiden alınan diğer bileşenlerle bir araya getirilmesi gerektiğinde tutarlılık, doğruluk kadar önemlidir. 1. atışta doğru şekilde oturan bir basınçlı döküm braketi, 100.000. atışta da eşit derecede iyi oturmalıdır ve iyi korunan bir basınçlı döküm işleminde de öyle olacaktır.

Modern basınçlı döküm makineleri, atış parametrelerini (enjeksiyon hızı, basınç, kalıp sıcaklığı, soğuma süresi) dar aralıklarda tutmak için kapalı döngü proses kontrolünü kullanır ve ayrıca aynı kalıp spesifikasyonu kullanıldığında parça özelliklerinin vardiyalar, operatörler ve hatta tesisler arasında tutarlı kalmasını sağlar.

Alaşım Seçenekleri ve Mekanik Özellikler

Basınçlı döküm tek bir malzemeyle sınırlı değildir. En sık kullanılan basınçlı döküm alaşımlarının her biri belirli bir performans profili sunar:

• Alüminyum alaşımları (A380, A383, ADC12): En yaygın kullanılan döküm malzemesidir. İyi mukavemet-ağırlık oranı, mükemmel korozyon direnci, iyi ısı iletkenliği. Çekme mukavemeti tipik olarak 300–330 MPa'dır. Otomotiv yapısal parçaları, elektronik muhafazaları, pompa gövdeleri için idealdir.
• Çinko alaşımları (Zamak 3, Zamak 5, ZA-8): Alüminyumdan daha yüksek yoğunluk, ancak olağanüstü döküm akışkanlığı en ince duvarlara ve en ince ayrıntılara olanak tanır. Çekme mukavemeti 280–400 MPa. Kilitlerde, donanımlarda, konektörlerde ve hassas minyatür parçalarda yaygın olarak kullanılır.
• Magnezyum alaşımları (AZ91D, AM60): Basınçlı dökümde kullanılan en hafif yapısal metaldir; alüminyumdan yaklaşık %35 daha hafiftir. Çekme mukavemeti 230–260 MPa. Otomotiv gösterge panellerinde, direksiyon kolonlarında, dizüstü bilgisayar kasalarında kullanımı artıyor.
• Bakır alaşımları (pirinç, bronz): Korozyon direnci, elektrik iletkenliği veya taşıma özelliklerinin gerekli olduğu yerlerde kullanılır. Yüksek döküm sıcaklıkları nedeniyle daha yüksek takım aşınması.

Basınçlı döküm parçaların mekanik özellikleri, dökümdeki mikro gözeneklilik nedeniyle genellikle dövme eşdeğerlerinden daha düşük olsa da, yapısal uygulamaların büyük çoğunluğu için yeterlidir. Alüminyum basınçlı dökümlerin (T5 veya T6 temperli) ısıl işlemi, gerektiğinde mukavemeti ve sertliği daha da artırabilir, ancak bu, vakum destekli veya sıkıştırmalı basınçlı döküm işlemleriyle üretilen düşük gözenekli parçalarla sınırlıdır.

Basınçlı Dökümün En Fazla Değer Sağladığı Uygulamalar

Basınçlı dökümün nerede üstün olduğunu anlamak, rakip proseslere göre bunun ne zaman belirtilmesi gerektiğini netleştirmeye yardımcı olur.

Otomotiv Endüstrisi

Otomotiv sektörü yaklaşık olarak Tüm alüminyum basınçlı döküm üretiminin %70'i küresel olarak. Motor blokları, şanzıman muhafazaları, debriyaj muhafazaları, yağ pompaları, diferansiyel muhafazaları, süspansiyon braketleri ve EV akü muhafazalarının tümü genellikle dökümdür. Yakıt verimliliğini ve EV menzilini iyileştirmek için araçların hafifletilmesine yönelik yönelim, demir ve çelik dökümlerden alüminyum dökümlere geçişi hızlandırdı.

Tüketici Elektroniği

Dizüstü bilgisayar çerçeveleri, akıllı telefonların iç yapısal çerçeveleri, kamera gövdeleri ve ses ekipmanı muhafazaları, başta alüminyum ve magnezyum olmak üzere basınçlı döküm yoluyla üretilir. Entegre ısı dağıtma özelliklerine ve montaj çıkıntılarına sahip ince duvarlı yapısal çerçeveler üretebilme yeteneği, basınçlı dökümü bu sektör için tercih edilen proses haline getirmektedir.

Endüstriyel Ekipman ve Elektrikli El Aletleri

Dişli kutusu muhafazaları, motor uç kapakları, pnömatik ve hidrolik valf gövdeleri ve elektrikli alet muhafazaları, dayanıklılık ve boyutsal hassasiyet için yüksek hacimde dökümden yapılmıştır. Karmaşık dahili bağlantı noktalarını hidrolik valf gövdelerine entegre etme yeteneği, basınçlı dökümün işlenmiş alternatiflere göre belirli bir avantajıdır.

Donanım, Kilitler ve Bağlantı Parçaları

Çinko basınçlı döküm, kapı donanımı, asma kilit gövdeleri, dolap bağlantı parçaları, sıhhi tesisat armatürleri ve elektrik konnektörlerinin yüksek hacimli üretiminde hakimdir. Çinko basınçlı dökümün detay çözünürlüğü ve yüzey kalitesi, hacim başına birim maliyetin çok altında bir maliyetle işlemeyle elde edilebilecek olanla eşleşir veya onu aşar.

Süreç Seçiminizi Etkileyen Sınırlamalar

Basınçlı döküm her uygulama için doğru seçim değildir. Sınırlamaları konusunda net olmak maliyetli hataları önler:

• Yüksek takım yatırımı: Düşük hacimli üretim (10.000-20.000 parçanın altında) genellikle takımlama maliyetlerini rekabetçi bir şekilde amorti edemez. Kum dökümü veya hassas döküm daha düşük hacimlerde daha ekonomik olabilir.
• Gözeneklilik: Standart yüksek basınçlı döküm, dökümdeki havayı hapseder, kaynaklanabilirliği sınırlayan ve ısıl işlemi zorlaştıran mikro gözeneklilik yaratır. Vakumlu döküm ve sıkıştırmalı döküm bunu azaltır ancak proses maliyetini artırır.
• Sınırlı alaşım aralığı: Tüm metaller basınçlı döküm için uygun değildir. Çelik ve titanyum gibi yüksek erime noktalı alaşımlar, aşırı sıcaklıklar ve hızlı kalıp aşınması nedeniyle ticari olarak kalıp dökümü yapılmaz.
• Parça boyutu kısıtlamaları: Çok büyük parçalar çok büyük ve pahalı makineler gerektirir. Şimdilerde 6.000 tonun üzerinde kapama kuvvetine sahip yapısal basınçlı döküm makineleri mevcut olsa da, parça boyutunda hala pratik sınırlar bulunmaktadır.
• Tasarım kısıtlamaları: Büzülme kusurlarını önlemek için duvar kalınlığı nispeten eşit kalmalıdır. Derin alttan kesmeler ve belirli iç geometriler, yan işlemler veya göbekler gerektirerek takımlama karmaşıklığını ve maliyetini artırır.

Bu sınırlamaların hiçbiri basınçlı dökümün temel avantajlarını ortadan kaldırmaz; bunlar yalnızca, basınçlı dökümün en uygun seçim olduğu çalışma kapsamını tanımlar.

Basınçlı Döküm Yeteneğinin Genişletilmesinde Ortaya Çıkan Gelişmeler

Basınçlı döküm prosesi, uygulama yelpazesini genişleterek ve geçmişteki sınırlamaları ele alarak gelişmeye devam ediyor.

Vakum Destekli Basınçlı Döküm

Enjeksiyondan önce kalıp boşluğundan havayı tahliye eden vakumlu döküm, gözenekliliği önemli ölçüde azaltır. Bu, alüminyum basınçlı dökümlerin T6 ısıl işlemine olanak tanır ve akma dayanımını artırır. %30–50 döküm durumuyla karşılaştırıldığında ve daha önce dövme ile sınırlı olan yapısal uygulamaların açılması.

Yarı Katı Basınçlı Döküm (Rheocasting ve Thixocasting)

Metalin yarı katı halde (tamamen sıvı yerine kısmen katılaşmış halde) enjekte edilmesi, enjeksiyon sırasında türbülansı ve sıkışan gazı azaltır. Yarı katı basınçlı dökümler, üstün mekanik özelliklere ve kaynaklanabilirliğe sahip, dövme parçalara daha yakın mikro yapılara sahiptir. Otomotiv yapısal bileşenlerinde benimsenme artıyor.

Geniş Formatlı Yapısal Basınçlı Döküm

Otomotiv yapısal mega dökümleri için 6.000 ila 9.000 ton arası sıkma kuvvetlerine sahip makineler kullanılıyor. Tesla'nın seri üretimde öncülüğünü yaptığı ve şimdi çok sayıda OEM tarafından benimsenen bu sistemler, daha önce düzinelerce damgalanmış ve kaynaklı bileşen gerektiren tek dökümde beyaz gövde yapıları üretiyor. Bu, araç yapılarının nasıl üretildiği konusunda temel bir değişimi temsil ediyor.

Simülasyon Odaklı Takım Tasarımı

Gelişmiş kalıp akışı ve katılaşma simülasyon yazılımı, basınçlı döküm takımlarının herhangi bir metal kesilmeden önce optimize edilmesine olanak tanır. Kapı konumları, yolluk geometrisi, taşma yerleşimi ve soğutma kanalı tasarımı dijital olarak doğrulanarak gerekli takım yinelemelerinin sayısı azaltılır ve tasarımdan ilk üretim parçasına kadar geçen süre kısaltılır. Bu, basınçlı döküm takımlarının geliştirilmesinde tarihsel olarak yüksek olan maliyet ve zaman çizelgesi riskini azaltır.
